一、气动软密封球阀产品概述

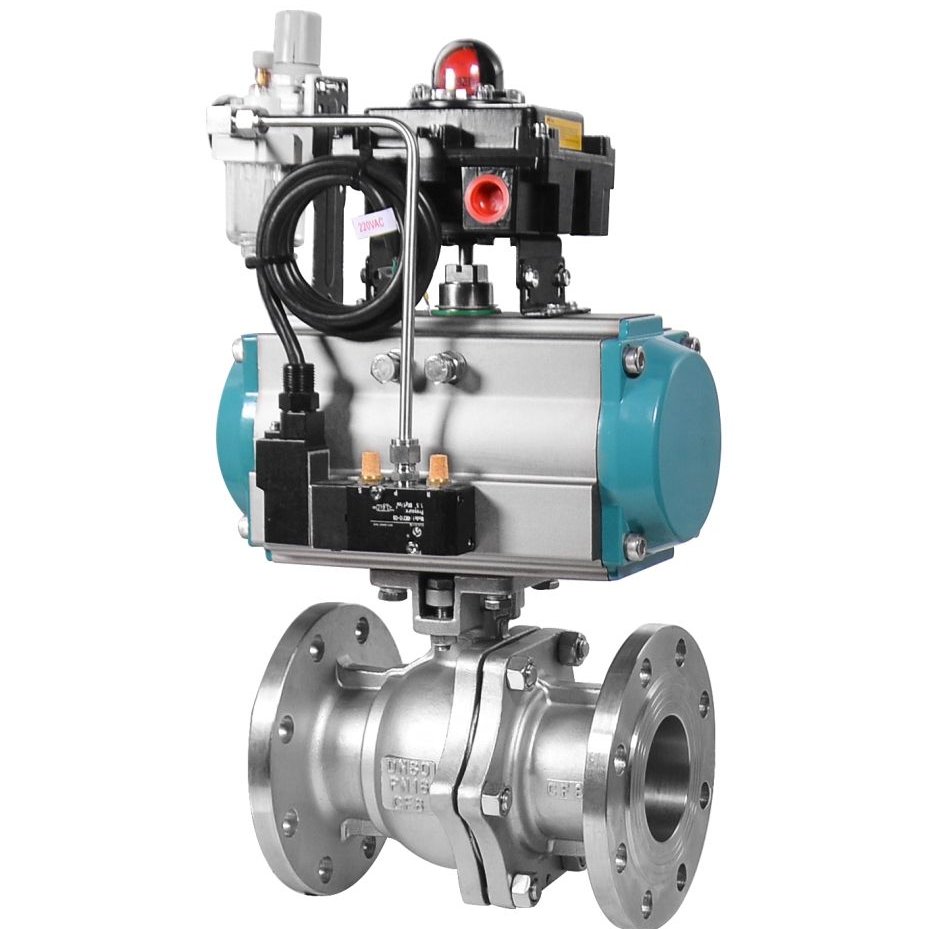

Q641F气动软密封球阀是一种转角为90°的旋转类阀门。密封性能优良，流量系数大，流阻系数小，结构简单，使用寿命长，便于维修。气动软密封球阀与电气阀门定位器配套，输入4～20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。亦配行程限位开关、电磁阀、减压阀及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。气动软密封球阀具有连线简单、结构紧凑、动作稳定可靠等优点。气动软密封球阀广泛应用于化工、石油、轻纺、电力、食品制药、制冷、造纸行业的系统控制。
二、气动软密封球阀产品特点
（1）流体阻力小、球阀是所有阀类中流体阻力*小的一种，即使是缩径球阀，其流体阻力也相当小。
（2）止推轴承减小阀杆摩擦力矩，可使阀杆长期操作平衡灵活。
（3）阀座密封性能好，采用聚四氟乙烯等材料制成的密封圈，结构易于密封，而且球阀的阀封能力随着介质压力的增设而增大。
（4）阀杆密封可靠，由于阀杆只作旋转运动而不做升降运动，阀杆的填料密封不易破坏，且密封能力随着介质的压力增设而增大。
（5）由于聚四氟乙烯等材料具有良好的自润滑性，与球体的摩擦损失小，帮球阀的使用寿命长。
三、气动软密封球阀主要设计标准
设计与制造标准：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357
法兰尺寸标准：JB/T74～90、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、DIN2543
结构长度标准：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202
检验与试验：JB/T 9092、API 598、GB/T13927
四、气动软密封球阀主要技术参数及性能
公称通径：DN15~DN200
公称压力：0.6~10.0Mpa
五、气动软密封球阀执行器技术参数
执行器类型：GT、SR、ST、AT、AW系列单双作用气动执行器
作用形式：
单作用执行机构：气关式(B)--失气时阀位开(FO)；气开式(K)--失气时阀位关(FC)
双作用执行机构：气关式(B)--失气时阀位保持(FL)；气开式(K)-- 失气时阀位保持(FL)
可配附件：定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等
