一、气动硬密封蝶阀产品概述

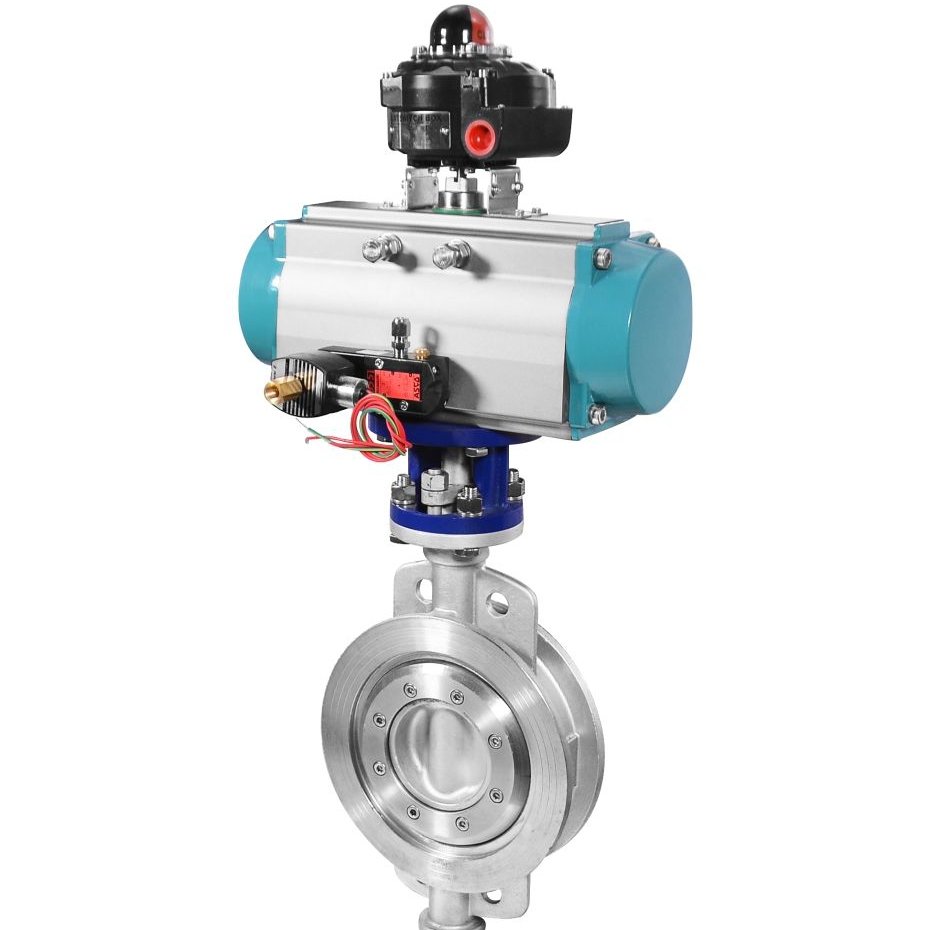

D673H系列气动硬密封蝶阀被广泛用于石油、化工、气力、冶金、食品、医药、轻纺、造纸等行业，可安装在温度≤425℃，介质可为煤气、空气、蒸汽、水、海水、油品等工业管网上作调节流量和切断介质用。气动硬密封蝶阀配以气动执行气，可实现远距离控制和自动化操作。气动多层次金属密封蝶阀系列产品，系长寿命、节能型蝶阀。其结构采用三维编心原理设计，阀座采用硬软密封兼容的多层次结构，加工精湛，工艺先进。本产品由阀体、蝶板、多层次阀座、阀杆、传动机构等主要部件组成。
二、气动硬密封蝶阀产品特点
由于气动硬密封蝶阀采用的是三维偏心原理设计，使密封面的空间运动轨迹达到理想化，密封面相互之间无磨擦、无干涉、加之密封材料选择得当，从而使蝶阀的密封性、耐腐蚀性、耐高温性和耐磨性等得到了可靠的保证。其主要特点如下：
（1）开启力矩小，灵活方便，省力节能。
（2）三维编心结构，使蝶板越关越紧，其密封性能可靠，达到无泄漏。
（3）耐高压、耐腐蚀、耐磨损、使用寿命长等。
三、气动硬密封蝶阀主要设计标准设计标准 GB/T2238-1989 法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78 结构长度 GB/T12221-1989 压力试验 GB/T13927-2000；JB/T9092-1999 四、气动硬密封蝶阀执行器参数及特点
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动硬密封蝶阀主要零件材料零件名称 材料 阀体 铸铁、不锈钢、铬钼钢、合金钢 蝶板 铸钢、合金钢、不锈钢、铬钼钢 密封圈 不锈钢与耐高温石棉板组合成多层次 阀杆 2Cr13、1Cr13不锈钢、铬钼钢 填料 O型圈、柔性石墨 六、气动硬密封蝶阀主要性能规范公称通径DN(mm) DN50～1200 公称压力 PN(MPa) 0.6 1.0 1.6 2.5 试验压力 强度试验 0.9 1.5 2.4 3.75 密封试验 0.66 1.1 1.76 2.75 低压气密试验 0.5～0.7 适用介质 空气、水、污水、蒸气、煤气、油品等 适用温度 碳钢：-29℃～600℃不锈钢：-40℃～600℃ 七、气动硬密封蝶阀三偏心密封结构原理
（1）偏离管道中心
（2）偏离密封面中心
（3）倾斜的锥形
当阀门开启时，蝶板与阀座在关闭时瞬间接触，利用蝶板偏心1、偏心2迅速脱离阀座，降低了密封副的磨损，磨擦力矩小，开启灵活。偏心锥面3，使阀门在开启或关闭时蝶板能通过阀座内孔，实现接触密封。另外，锥形蝶板的旋转半径大于密封副接触位置的旋转半径，故蝶板在阀门关闭时将出现越关越紧，能够实现自锁，防止蝶板过位。
八、产品结构图
九、气动蝶阀外形尺寸公称通径(DN) L D1 D z-φd H H0 A B 50 43 125 165 4-18 63 315 180 65 65 46 145 185 4-18 70 330 180 65 80 46 160 200 8-18 83 390 245 72 100 52 180 220 8-18 105 431 245 72 125 56 210 250 8-18 115 455 245 72 150 56 240 285 8-22 137 626 355 93 200 60 295 340 8-22 164 720 350 93 250 68 350 395 12-22 206 800 550 350 300 78 400 445 12-22 230 860 600 350 350 78 460 505 16-22 248 883 600 350 400 102 515 565 16-26 289 972 600 350
-
