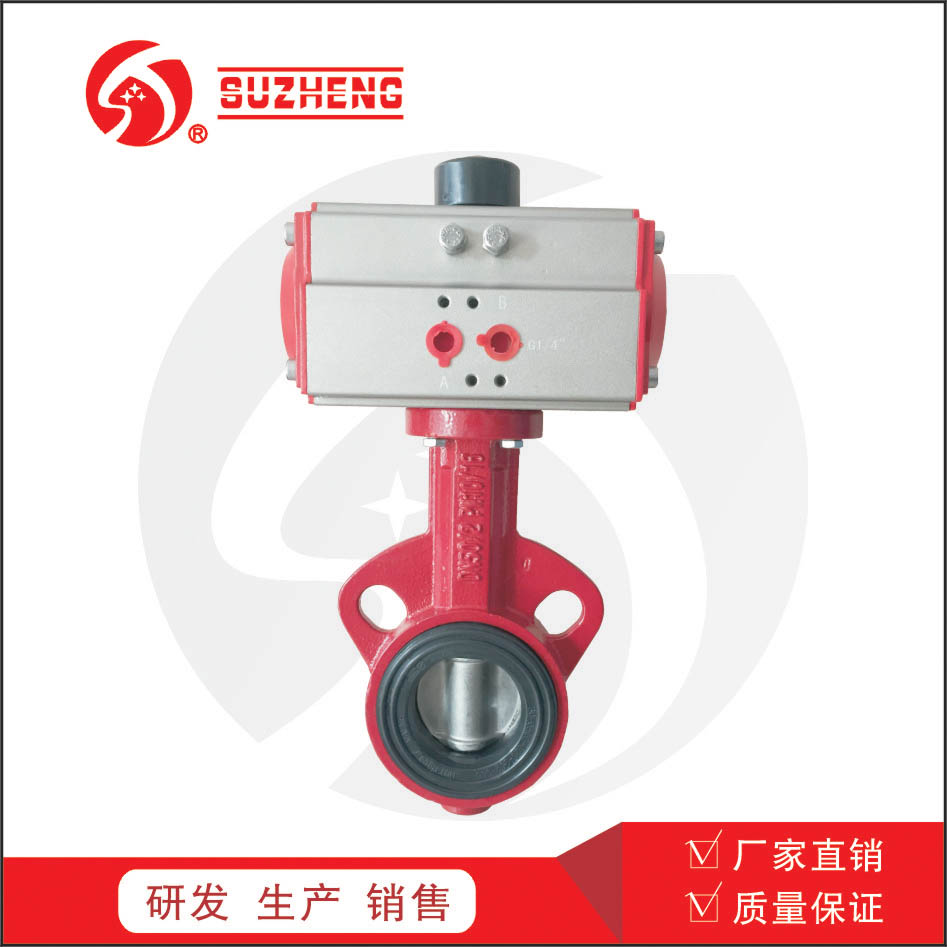

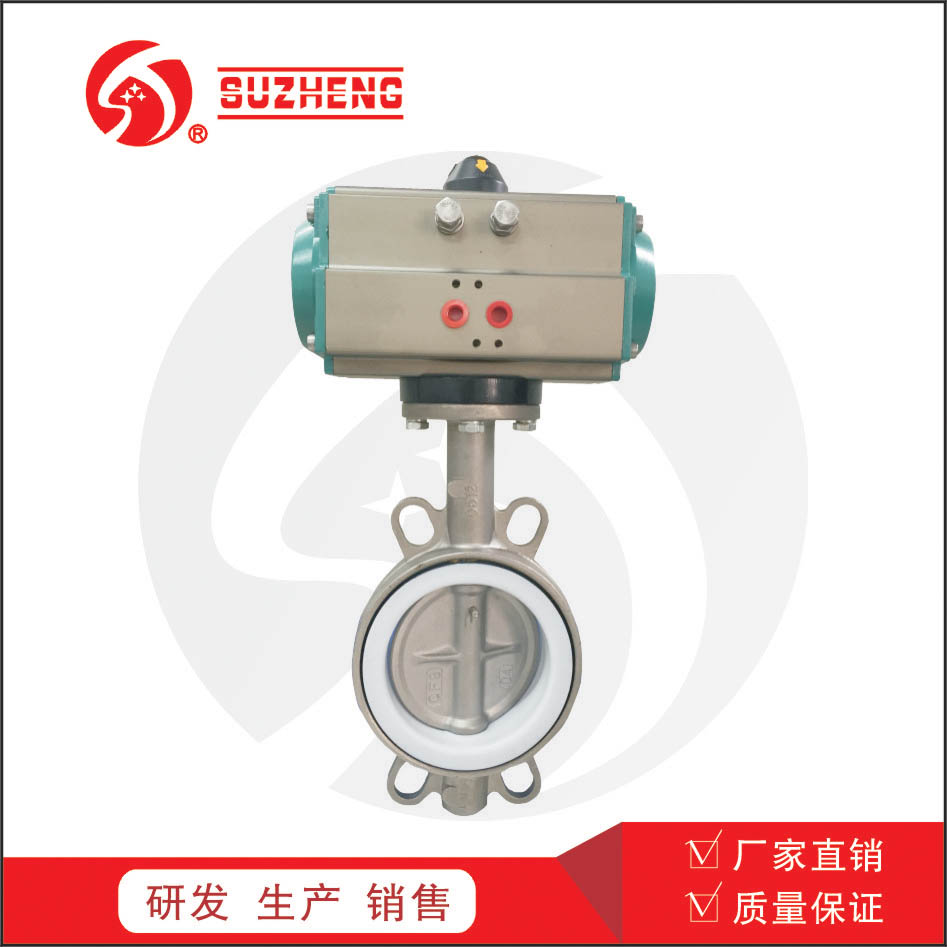

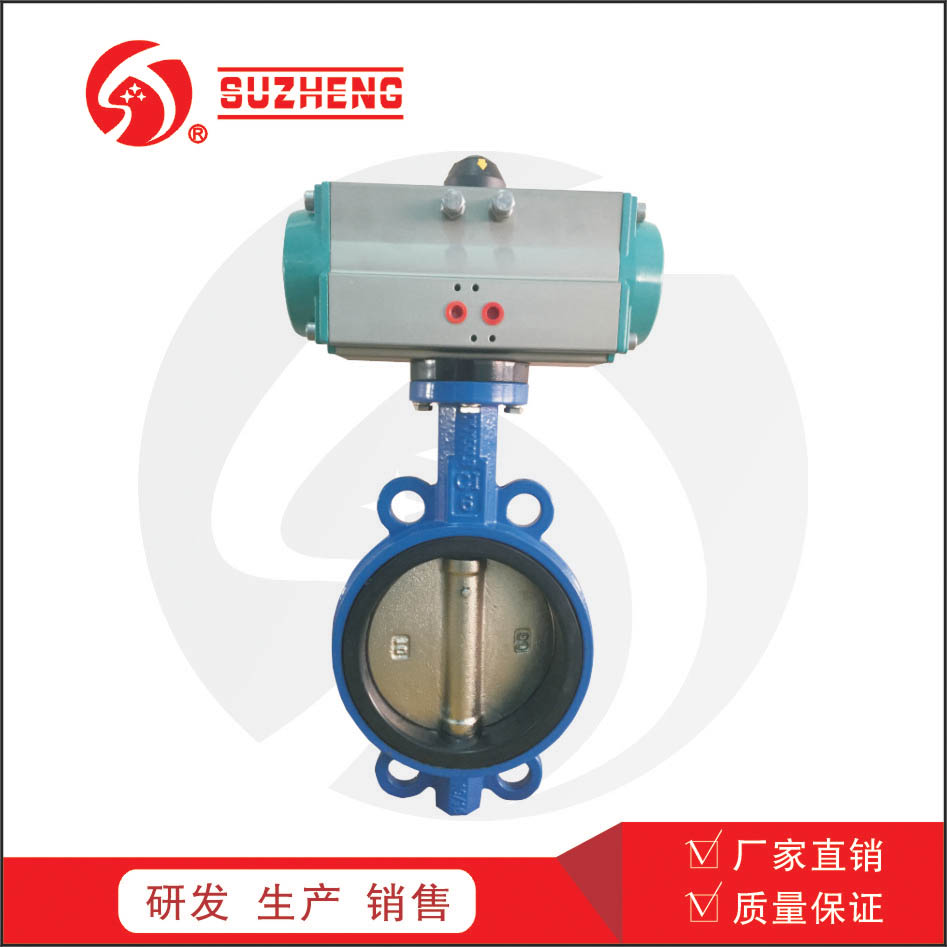

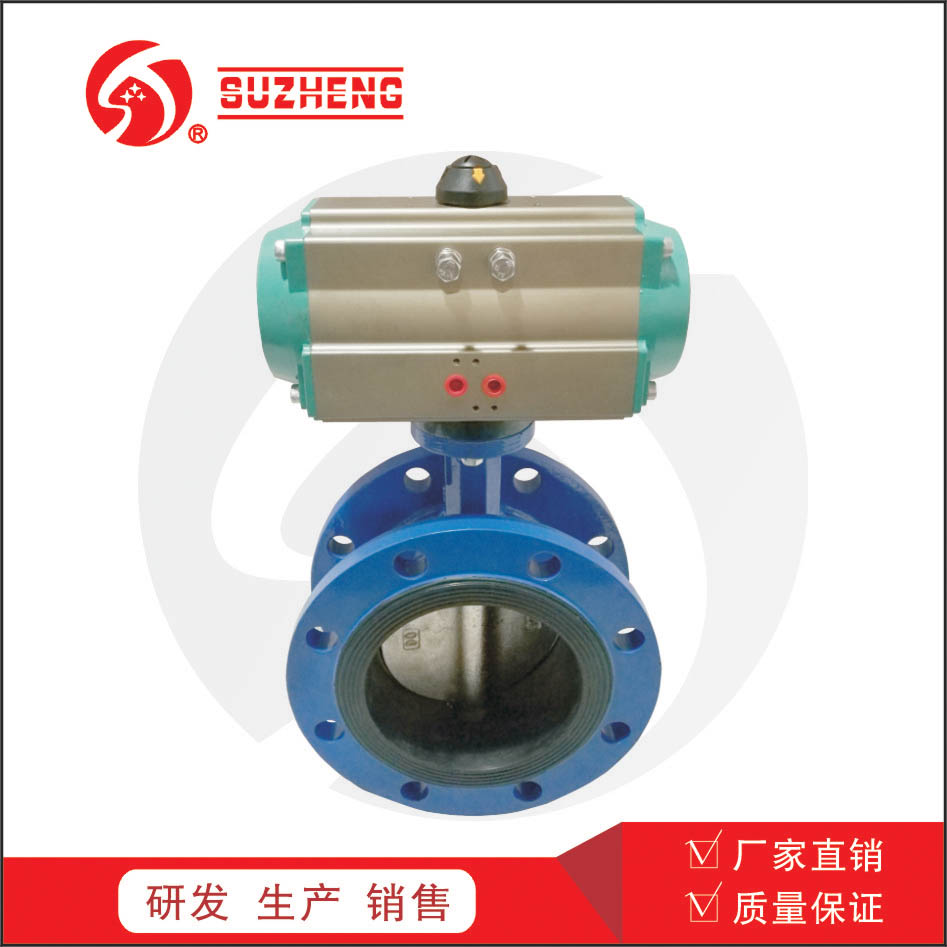

苏正671X气动软密封蝶阀D671X-16Q
详细信息
| | 品牌：苏正 | | 型号：D671X-16Q | | 加工定制：否 | |
| | 结构形式：垂直板式 | | 材质：球墨铸铁 | | 连接形式：对夹 | |
| | 适用介质：水;空气;煤气;含尘气体 | | 压力环境：低压 | | 工作温度：常温 | |
| | 驱动方式：气动 | | 流动方向：双向 | | 类型：直通式 | |
| | 公称通径：200 mm | | 口径：DN200 | | 标准：国标 | |
| | 用途：截止 | | | | | |
一、气动软密封蝶阀 产品概述
气动软密封蝶阀，是采用高精度气动活塞式执行器与中线密封蝶阀组成，气动软密封蝶阀不仅具有优良的防腐、（耐碱、盐性能，耐弱酸侵蚀）耐磨、减磨性能，（比普通蝶阀使用寿命可明显延长）而且具有无毒、抗菌、防霉等特点，更有操作力矩小，（比普通有销蝶阀降低百分之四十）维修方便，外形美观等突出优点。气动软密封蝶阀主要用于水处理设备配套，广泛用于食品、医药、化工、石油、电力、轻纺、造纸等给水排水、气体管道上作调作充量和截流介质的场合。
二、气动软密封蝶阀 产品特点
（1）尼龙涂层与环氧树脂涂层相结合，符合环保要求。
（2）阀板特有设计，流量系数大，流阻小。在额定压力下，实现零泄漏。
（3）采用半轴无销连接，结构简单紧凑，维修拆卸极为方便，迅速（可现场拆装），蝶板有自动对中功能，实现了蝶板与阀座过盈配合。
（4）阀杆密封圈起双向密封作用，避免介质外流，防止外来物质侵入，做到整阀零外漏。
（5）气动衬胶蝶阀具有良好的切断和调节性能，能达到气泡级密封，启闭力矩小，使用寿命长等特点。
三、气动软密封蝶阀 主要技术参数
| 称通经DN(mm) |
50～800 |
| 公称压力PN(MPa) |
0.6 |
1.0 |
1.6 |
| 密封试验(MPa) |
0.66 |
1.1 |
1.76 |
| 强度试验(MPa) |
0.9 |
1.5 |
2.4 |
| 适用温度 |
丁腈橡胶：-40℃～90℃ |
| 适用介质 |
水、空气、天然气、油品及弱腐蚀性流体 |
| 泄漏率 |
符合GB/T13927-92标准 |
| 驱动方式 |
气动 |
| 配置执行机构 |
GT、AT、AW系列单双作用气动执行器 |
| 控制方式 |
开关两位控制、4～20mA模拟量信号控制 |
四、气动软密封蝶阀 执行器技术参数
| 执行器型号 |
GT、AT、AW系列单双作用气动执行器 |
| 供气压力 |
0.4～0.7MPa |
| 气源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
| 环境温度 |
-30～+70℃ |
| 作用形式 |
单作用执行机构、双作用执行机构 |
| 可配附件 |
定位器、电磁阀、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等 |
采用新型气动执行器，有双作用式和单作用式(弹簧复位)，齿轮齿条传动，安全可靠；大口径阀门采用系列AW型气动执行器拔叉式传动，结构合理，输出力大，有双作用式和单作用式。
1、齿轮式双活塞，输出力矩大，体积小。
2、气缸选用铝金材料，重量轻、外形美观。
3、可在顶部、底部安装手动操作机构。
4、齿条式连接可调节开启角度、额定流量。
5、执行器可选带电讯号反馈指示及附件以实现自动化操作。
6、IS05211标准连接为产品的安装更换提供了方便。
7、两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。
五、气动软密封蝶阀 主要零件材料
| 零件名称 |
材料 |
| 阀体 |
球墨铸钢+NBR、铸钢+NBR、不锈钢+NBR |
| 蝶板 |
灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料 |
| 阀杆 |
2Cr13、不锈钢 |
| 填料 |
O型圈、柔性石墨 |
六、气动软密封蝶阀 安装连接尺寸
| 公称通经(DN) |
主要尺寸 |
法兰尺寸 |
L
法兰 |
L1
对夹 |
H |
H1 |
A |
1.0MPa |
1.6MPa |
| D |
D1 |
n-Фd |
D |
D1 |
n-Фd |
| 50 |
108 |
43 |
63 |
315 |
180 |
165 |
125 |
4-18 |
165 |
125 |
4-18 |
| 65 |
112 |
46 |
70 |
330 |
180 |
185 |
145 |
4-18 |
185 |
145 |
4-18 |
| 80 |
114 |
46 |
83 |
390 |
245 |
200 |
160 |
4-18 |
200 |
160 |
8-18 |
| 100 |
127 |
52 |
105 |
431 |
240 |
220 |
180 |
8-18 |
220 |
180 |
8-18 |
| 125 |
140 |
56 |
115 |
455 |
240 |
250 |
210 |
8-18 |
250 |
210 |
8-18 |
| 150 |
140 |
56 |
137 |
626 |
350 |
285 |
240 |
8-22 |
285 |
240 |
8-22 |
| 200 |
152 |
60 |
164 |
720 |
350 |
340 |
295 |
8-22 |
340 |
295 |
12-22 |
| 250 |
165 |
68 |
206 |
800 |
550 |
395 |
350 |
12-22 |
405 |
355 |
12-26 |
| 300 |
178 |
78 |
230 |
860 |
600 |
445 |
400 |
12-22 |
460 |
410 |
12-26 |
| 350 |
190 |
78 |
248 |
883 |
600 |
505 |
460 |
16-22 |
520 |
470 |
12-26 |
| 400 |
216 |
102 |
289 |
972 |
600 |
565 |
515 |
16-26 |
580 |
525 |
16-26 |
| 450 |
222 |
114 |
320 |
1043 |
750 |
615 |
565 |
20-26 |
640 |
585 |
16-30 |
| 500 |
229 |
127 |
342 |
1098 |
750 |
670 |
620 |
20-26 |
715 |
650 |
20-30 |
| 600 |
267 |
154 |
413 |
1236 |
750 |
780 |
725 |
20-30 |
840 |
770 |
20-33 |
| 700 |
430 |
165 |
478 |
1431 |
750 |
895 |
840 |
24-30 |
910 |
840 |
24-36 |
| 800 |
470 |
190 |
525 |
1488 |
750 |
1015 |
950 |
24-33 |
1025 |
950 |
24-39 |
