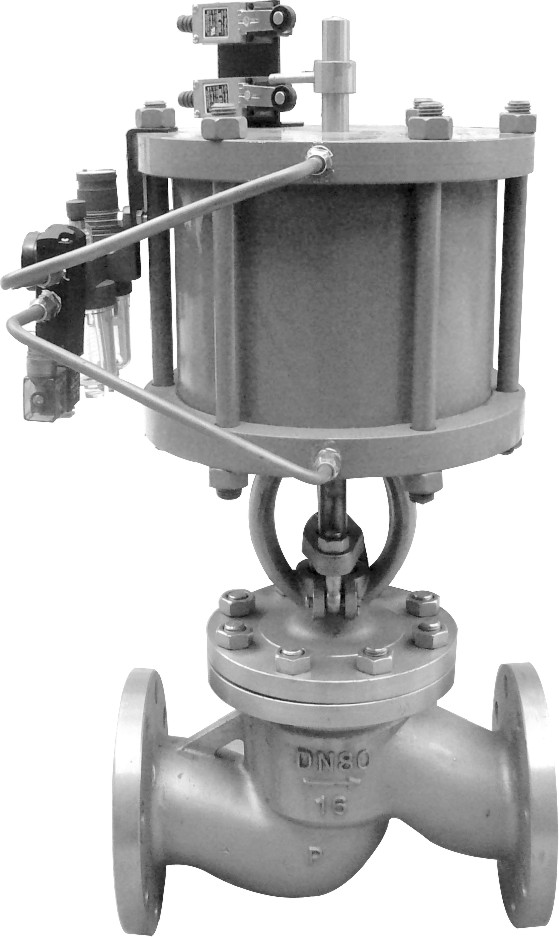

苏正J641H气动截止阀J641H-16C
详细信息
| 品牌:苏正 | | 型号:J641H-16C | | 材质:碳钢 | |
| 连接形式:法兰 | | 公称通径:50 mm | | 适用介质:水;蒸汽;油品;氮气;空气;煤气 | |
| 压力环境:常压 | | 工作温度:常温 | | 流动方向:单向 | |
| 驱动方式:气动 | | 零部件及配件:定位器 | | 形态:柱塞式 | |
| 类型:二通式 | | 标准:国标 | | 外形:大型 | |
一、产品概述:
1、当气源进入气缸上进气口时,将活塞推向下部,指示杆下降,即关闭阀门。
2、当气源进入气缸下进气口时,将活塞推向上部,指示杆上升,即开启阀门。
3、气源应保持干燥和清洁。
4、气源工作压力0.4~0.7MPa。
5、在正常工作情况下每月检验一次,每年检修一次。
二、主要零件材质
零件名称 |
零件材质 |
阀体、阀盖 |
WCB |
CF8 |
CF3 |
CF8M |
CF8M |
阀瓣 |
WCB+2Cr13 |
304 |
304L |
316 |
316L |
阀杆 |
2Cr13 |
304 |
304L |
316 |
316L |
阀杆螺母 |
ZQAL9-4 |
ZQAL9-4 |
ZQAL9-4 |
ZQAL9-4 |
ZQAL9-4 |
三、气动执行器的日常维护工作:
1、气源应保持干燥和清洁,定期对过滤器进行放水。
2、保持气源压力正常(0.4~0.7MPa),电气部分的电源信号无短路、断路故障,防止进水,保证电磁阀或回信开关正常工作。
3、阀杆定期加润滑油,每月一次。
4、在正常工作情况下,每月检验一次,每年检修一次。
四、气动执行器附件的功能及用途:
1、单电控电磁阀:供电时阀门开启或关闭,断电时阀门关闭或打开。
2、双电控电磁阀:一个线圈通电时阀门开启,另一个线圈通电时阀门关闭,有记忆功能。
3、回讯器:远距离传阀门开或关位置的信号。
4、气动三联件:减压阀、过滤器、油雾器。对气源稳定、清洁及运动部件起润滑作用。
5、手动机构(备选):当电路、气路切断或有故障时,用手操作阀门的启闭。
6、电磁阀、电气定位器、电器转换器、气动定位器、回信器等应按相关说明书进行安装、调试。
7、安装电磁阀的气动执行器,调试时应先用手动按钮操作(电磁阀上的红色按钮)调试,然后再通电调试。
